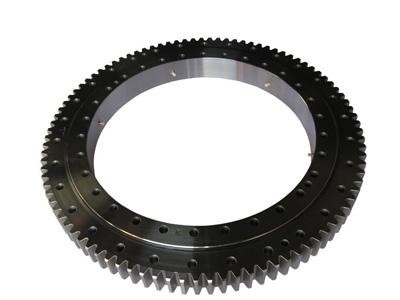

單排四點接觸球式回轉支承（Q系列）——外齒式

結構特點、性能、適用范圍
　　單排四點接觸球式回轉支承由兩個座圈組成，結構緊湊，重量輕，鋼球與圓弧滾道四點接觸，能同時承受軸向力，徑向力和傾翻力矩，回轉式輸送機，焊接操作機，中小型起重機和挖掘機等工程機械均可選用。

注：

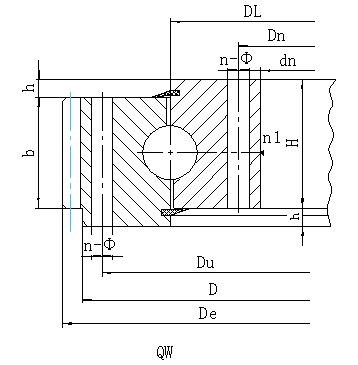

1、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-JB/T7940.2
2、安裝孔n-Φ可改用螺孔；齒寬b可改為H-h。

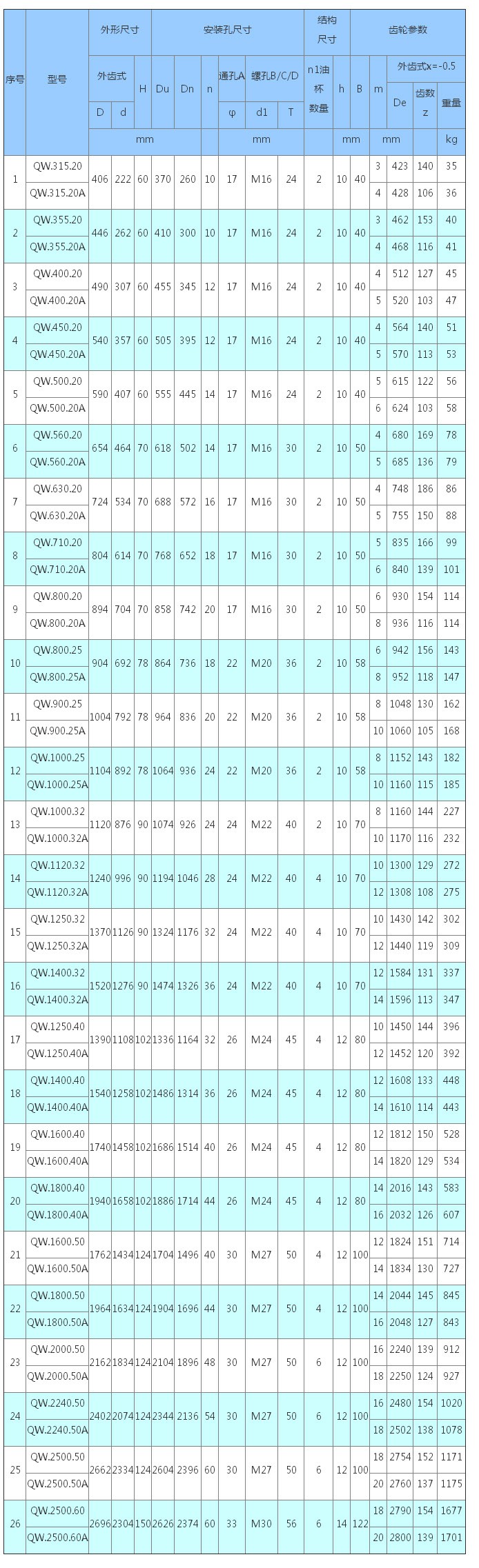

3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。
